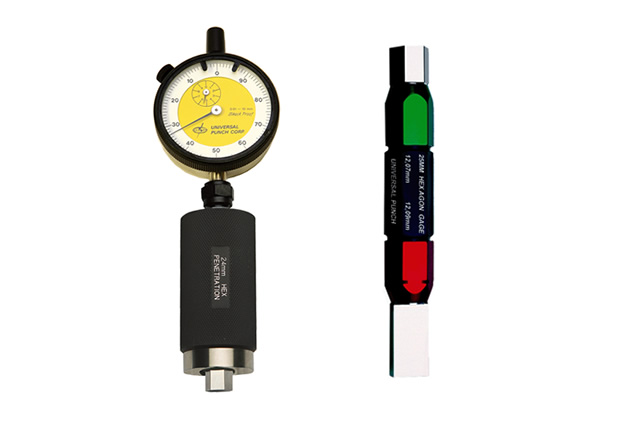

♯9040 メートリック HEX(6H) ペネトレーションゲージ
♯9076 メートリック HEX(6H) ゴー・ノーゴーゲージ
| ゲージ番号 | HEX AFサイズ |
ISO4762 (DIN 912) JIS176 |
ISO10462 (DIN 4991) JIS1194 |
ISO4026/4028 (DIN913/916) JIS1177 |
|
|---|---|---|---|---|---|
| 9040-0.7 | 9076-0.7 | 0.7mm | M1.4 / M1.6 / M1.8 | ||
| 9040-0.9 | 9076-0.9 | 0.9mm | M2 | ||
| 9040-1.3 | 9076-1.3 | 1.3mm | M1.4 | M2.5 | |
| 9040-1.5 | 9076-1.5 | 1.5mm | M1.6 / M2 | M3 | |
| 9040-2.0 | 9076-2.0 | 2mm | M2.5 | M3 | M4 |
| 9040-2.5 | 9076-2.5 | 2.5mm | M3 | M4 | M5 |
| 9040-3.0 | 9076-3.0 | 3mm | M4 | M5 | M6 |
| 9040-4.0 | 9076-4.0 | 4mm | M5 | M6 | M8 |
| 9040-5.0 | 9076-5.0 | 5mm | M6 | M8 | M10 |
| 9040-6.0 | 9076-6.0 | 6mm | M8 | M10 | M12 / M14 |
| 9040-8.0 | 9076-8.0 | 8mm | M10 | M12 | M16 |
| 9040-10 | 9076-10 | 10mm | M12 | M14 / M16 | M18 / M20 |
| 9040-12 | 9076-12 | 12mm | M14 | M18 / M20 | M22 / M24 |
| 9040-14 | 9076-14 | 14mm | M16 / M18 | M22 / M24 | |
| 9040-16 | 9076-16 | 16mm | |||
| 9040-17 | 9076-17 | 17mm | M20 / M22 | ||
| 9040-19 | 9076-19 | 19mm | M24 / M27 | ||
| 9040-22 | 9076-22 | 22mm | M30 | ||
| 9040-24 | 9076-24 | 24mm | M33 | ||
