ベーシックゲージ
- モデルA-10、B-10 ベーシックゲージ
- モデルB-20 大口径ワーク用ゲージ
- モデルB-40 超大口径ワーク用ゲージ

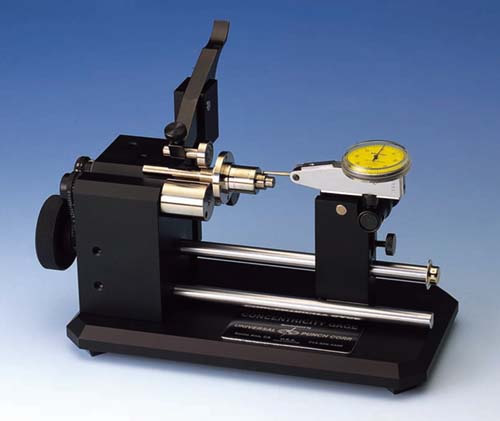

写真はA-10/110-10FPベーシックゲージです。
これらのゲージはテストインジケーターをありみぞ付φ6mmホールダーを介してゲージのインジケーターキャリアーのスイベルクランプに取り付けてワークの前方より偏心度、同心度等を測定する様に設計されております。
- 測定精度は2.5〜4ミクロン
- 精密モデルの測定精度は1.8ミクロン
となっております。
但し、40型ゲージには精密仕様はありません。
| ワーク径 | ワーク長さ ** | ゲージ長さ | ゲージ巾 | ゲージ高さ | ゲージ重量 | |
|---|---|---|---|---|---|---|
| A-10 | 3.1 * 〜25mm | 5 ** 〜76mm | 216mm | 114mm | 73mm *** | 3.0kgs |
| B-10 | 3.1 * 〜25mm | 5 ** 〜102mm | 267mm | 114mm | 73mm *** | 3.2kgs |
| B-20 | 8〜50mm | 5 ** 〜152mm | 318mm | 114mm | 73mm *** | 4.4kgs |
| B-40 | 20〜102mm | 6.3〜203mm | 368mm | 152mm | 76mm *** | 7kgs |
(*)： トップローラー径を小さくするかゼロ径3点ローラーセットによりワークを挟み込めば3.1mm径以下も可能です。
(**)： 最小の数値は3点ローラーのつかみ代長さです。極薄型ゼロローラーを使用すれば3mmも可能です。
(***)： ベース上面よりメインローラーセンター位置までの高さです。
