シャフトチェッカーゲージ シリーズ
- モデルH-10･H-20･H-40シャフトチェッカーゲージ
- モデルHL-10･HL-20･HL-40シャフトチェッカーゲージ

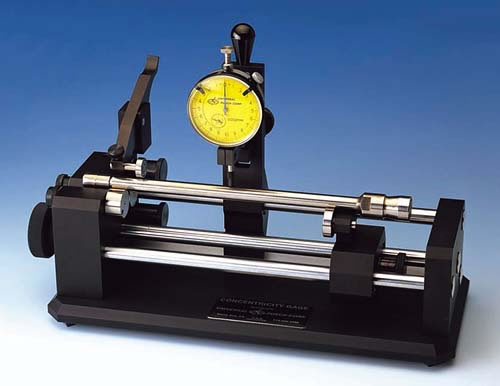

写真はH-10/110-10HSシャフトチェッカーゲージです。
シャフト等の長いワークの外径、偏心度等を容易に測定できます。
- 標準モデルの測定精度は2.5〜4ミクロン
- 精密モデルの測定精度は1.8ミクロン
となっております。
但し、40型ゲージには精密仕様はありません。
| ワーク径 | ワーク長さ | ゲージ長さ | ゲージ巾 | ゲージ高さ ** | ゲージ重量 | |
|---|---|---|---|---|---|---|
| H-10 | 3.1〜25mm | 〜305mm | 318mm | 140mm | 73mm ** | 3.6kgs |
| H-20 | 8〜50mm | 〜305mm | 318mm | 140mm | 73mm ** | 5kgs |
| H-40 | 20〜102mm | 〜305mm | 318mm | 140mm | 73mm ** | 8kgs |
(**)： ベース上面よりメインローラーセンター位置までの高さです。
HLシリーズゲージにより超ロングシャフトの外径、偏心度を容易に測定できます。
- 標準モデルの測定精度は2.5〜4ミクロン
- 精密モデルの測定精度は1.8ミクロン
となっております。
但し、40型ゲージには精密仕様はありません。
| ワーク径 | ワーク長さ | ゲージ長さ | ゲージ巾 | ゲージ高さ ** | ゲージ重量 | |
|---|---|---|---|---|---|---|
| HL-10 | 3.1〜25mm | 〜762mm | 622mm | 140mm | 73mm ** | 12kgs |
| HL-20 | 8〜50mm | 〜762mm | 622mm | 140mm | 73mm ** | 13kgs |
| HL-40 | 20〜102mm | 〜762mm | 622mm | 140mm | 73mm ** | 15kgs |
(**)： ベース上面よりメインローラーセンター位置までの高さです。
