#3231シリーズ
#3232シリーズ
#3235シリーズ
| パンチ番号(1) | パンチ番号(2) | パンチ番号(3) | ネジサイズ | ||
|---|---|---|---|---|---|
| ISO4726 DIN 912 JIS 1176 |
ISO 10462 DIN 7991 JIS 1194 |
ISO 4026/4028 DIN 913/916 JIS 1177 |
|||
| #3231-03 | #3232-03 | #3235-03 | M3 | M4 | M5 |
| #3231-04 | #3232-04 | #3235-04 | M4 | M5 | M6 |
| #3231-05 | #3232-05 | #3235-05 | M5 | M6 | M8 |
| #3231-06 | #3232-06 | #3235-06 | M6 | M8 | M10 |
| #3231-08 | #3232-08 | #3235-08 | M8 | M10 | M12 / M14 |
| #3231-10 | #3232-10 | #3235-10 | M10 | M12 | M16 |
| #3231-12 | #3232-12 | #3235-12 | M12 | M14 / M16 | M18 / M20 |
| #3231-14 | #3232-14 | #3235-14 | M14 | M18 / M20 | M22 / M24 |
| #3231-16 | #3232-16 | #3235-16 | M16 / M18 | M22 / M24 | |
| #3231-20 | #3232-20 | #3235-20 | M20 / M22 | ||
| #3231-24 | #3232-24 | #3235-24 | M24 / M27 | ||

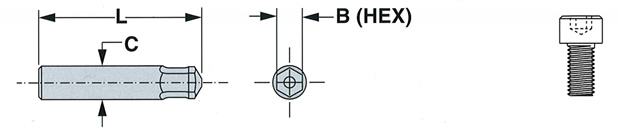

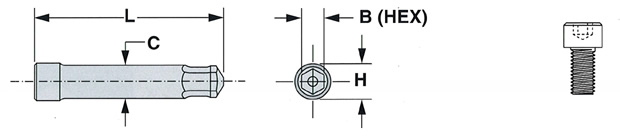

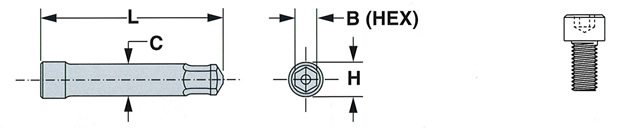

| HEX (B) | パンチ径 (c) | ヘッド径 (H) | パンチ長さ (L) | |||||
|---|---|---|---|---|---|---|---|---|
| (1) | (2) | (3) | (1) | (3) | (1) | (2) | (3) | |
| 2.581 | 4.99 | 4.99 | 3.50 | 6.50 | 5.00 | 44 | 36 | 26 |
| 3.081 | 4.99 | 4.99 | 4.00 | 6.50 | 5.51 | 44 | 36 | 26 |
| 4.095 | 5.49 | 6.00 | 5.15 | 7.01 | 6.60 | 58 | 36 | 30 |
| 5.141 | 6.59 | 6.59 | 7.00 | 8.10 | 7.93 | 58 | 36 | 36 |
| 6.139 | 7.99 | 7.99 | 7.49 | 9.50 | 8.99 | 58 | 36 | 36 |
| 8.176 | 9.79 | 10.00 | 10.00 | 11.51 | 11.30 | 80 | 36 | 36 |
| 10.175 | 12.48 | 12.00 | 12.15 | 14.00 | 13.69 | 80 | 36 | 40 |
| 12.212 | 14.98 | 14.49 | 14.50 | 16.51 | 16.00 | 90 | 47 | 50 |
| 14.211 | 16.98 | 16.98 | 16.80 | 18.49 | 18.49 | 90 | 47 | 60 |
| 17.229 | 20.98 | 20.98 | 20.25 | 23.50 | 22.00 | 100 | 55 | 75 |
| 19.276 | 23.00 | 22.98 | 23.00 | 24.51 | 24.51 | 150 | 60 | 80 |
パンチ素材 : ASP-30スーパーステンレススチール(焼結ハイス)
硬度 : RC64〜66 PVDコーティングも可能です。
硬度 : RC64〜66 PVDコーティングも可能です。
